온도와 습도를 측정하여 , 스마트폰에서 ESP-1아 주어지는 IP애 접속하여 확인 할 수 있습니다.
전원은 솔라 전원을 이용하면 편리 합니다.
ESP01 WiFi 8266
- DHT11 : 온도, 습도
- 구동전원 DC 3.7V-5V
- 측정범위 습도 20-90% RH 온도 0-50 ℃,
- 실제 측정 오차 온도 ± 2 ℃, 습도 ± 5% RH.

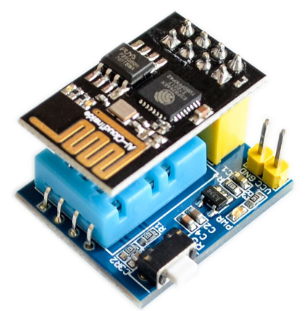

시중에 판매되는 모듈

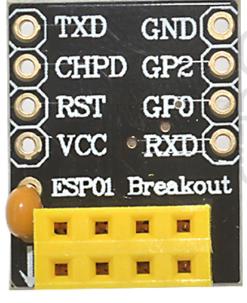

준비물 : 아두이노 우노, 브래드 보드, ESP-01, ESP 어덥터, 점프선
| Arduino Uno | ESP01 |
| TX | TX |
| RX | RX |
| 5V | Vcc |
| GND | GND |
| RES--GND | |
| GPIO0--GND | |
| CHPD--Vcc | |
| RST--Vcc |
아래 소스를 업로드 합니다. 그리고 센서를 연결합니다.
시리얼 모니터 실행을 위해서는
아두이노 RES-- GND,
ESP-01에서 RST-Vcc, GPIO0--GND를 제거 합니다.

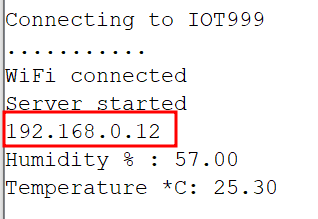

그리고 시리얼 모니터에서 IP확인을 할 때는
ESP=01를 제거 후 다시 끼웁니다.
#include <ESP8266WiFi.h>
#include <DHT.h>
#define DHTPIN 2 // what digital pin we're connected to
#define DHTTYPE DHT11 // DHT 11
DHT dht(DHTPIN, DHTTYPE);
const char* ssid = "IOT999"; // Your ssid
const char* password = "kbs48752"; // Your Password
WiFiServer server(80);
void setup() {
// Start DHT11
dht.begin();
Serial.begin(115200);
delay(10);
Serial.println();
// Connect to WiFi network
WiFi.mode(WIFI_STA);
Serial.println();
Serial.println();
Serial.print("Connecting to ");
Serial.println(ssid);
WiFi.begin(ssid, password);
while (WiFi.status() != WL_CONNECTED) {
delay(500);
Serial.print(".");
}
Serial.println("");
Serial.println("WiFi connected");
// Start the server
server.begin();
Serial.println("Server started");
// Print the IP address
Serial.println(WiFi.localIP());
}
void loop() {
float h = dht.readHumidity();
float t = dht.readTemperature(); // Read temperature as Celsius (the default)
//float f = dht.readTemperature(true); // Read temperature as Fahrenheit (isFahrenheit = true)
// Check if any reads failed and exit early (to try again).
if (isnan(h) || isnan(t)) {
Serial.println("Failed to read from DHT sensor!");
return;
}
Serial.print("Humidity % : ");
Serial.println(h);
Serial.print("Temperature *C: ");
Serial.println(t);
//Serial.print("Temperature *F: ");
//Serial.println(f);
WiFiClient client = server.available();
client.println("HTTP/1.1 200 OK");
client.println("Content-Type: text/html");
client.println("Connection: close"); // the connection will be closed after completion of the response
client.println("Refresh: 5"); // refresh the page automatically every 5 sec
client.println();
client.println("<!DOCTYPE html>");
client.println("<html xmlns='http://www.w3.org/1999/xhtml'>");
client.println("<head>\n<meta charset='UTF-8'>");
client.println("<title>ESP8266 Temperature & Humidity DHT11 Sensor</title>");
client.println("</head>\n<body>");
client.println("<H2>ESP8266 & DHT11 Sensor</H2>");
client.println("<H3>Humidity / Temperature</H3>");
client.println("<pre>");
client.print("Humidity (%) : ");
client.println((float)h, 2);
client.print("Temperature (°C) : ");
//client.println((float)t, 2);
//client.print("Temperature (°F) : ");
//client.println((float)f, 2);
//client.print("Temperature (°K) : ");
//client.println(Kelvin(temp), 2);
client.println("</pre>");
client.println("<H3>www.Circuits-DIY.com</H3>");
client.print("</body>\n</html>");
delay(2000);
}
