CNC Shield_V4 , BT06 bluetooth, appInventor(7)

부르투스+아두이노 나노+CNC shield V4 결합하여 부르투스 통신을 하여봅니다.

부르투스는  HC-06 호환용입니다. G마켓에서 구입했습니다. BT06

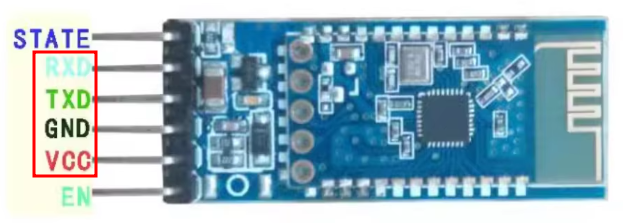

아래 그림에서 붉은 사각형내의 4핀만 사용합니다.

부르투스 HC-06 호환 용JDE-09

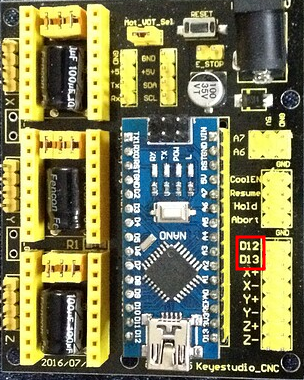

 다음 그림은 CNC Shield v4에 아두이노 나노 보드를 장착했습니다.  부르투스 TxD-->D12, RxD-->D13를 연결하고, 아두이노 보드 위에 전원 Vcc-->5V, GND-->GND 연결하면 됩니다.







부르투스	Shield V4
RXD	D13
TXD	D12
Vcc	5
GND	GND

다음 소스를 업로드합니다.

#include <SoftwareSerial.h>

SoftwareSerial mySerial(12, 13); // 12-->TXD, 13-->RXD

void setup() {

  Serial.begin(9600);

  while (!Serial) {

  }

mySerial.begin(9600);

}

void loop() {

  if (mySerial.available()) {

    Serial.write(mySerial.read());

  }

  if (Serial.available()) {

    mySerial.write(Serial.read());

 }}

안드로이드 폰에서 전송한 시리얼 모니터 출력입니다.

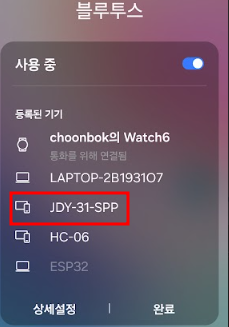

폰에 등록된 부르투스 목록입니다.

 안드로이드  시리얼 엡입니다. 소스와 실행파일입니다.

Bluetooth.apk

3.63MB

aia 소스입니다.

Bluetooth.aia

0.00MB
