4x4 keyPad pytion

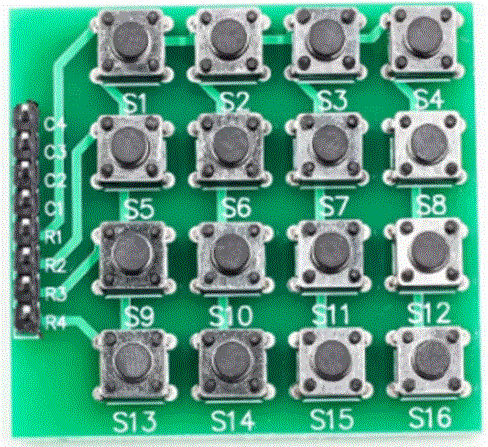

아두이노 나노 보드에 배선없이 간단하게 브레드보드에 장착하여 16개의 버튼 속성을 알아봅니다.

원리는 버튼을 행과 열로 배치하여 On 버튼을 체크 할 수 있습니다. 컴퓨터, 폰, 계산기 , 등에 이용됩니다.

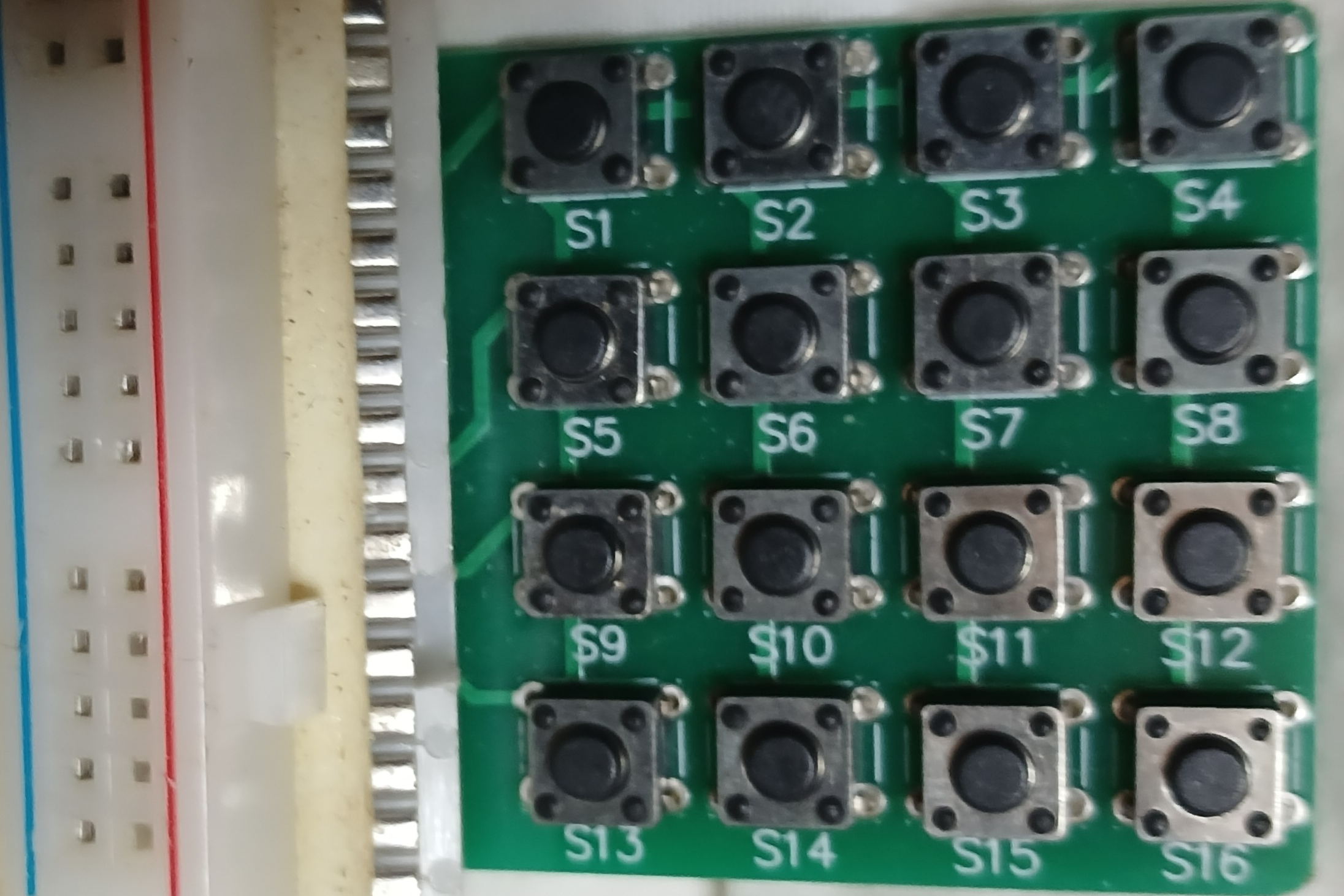

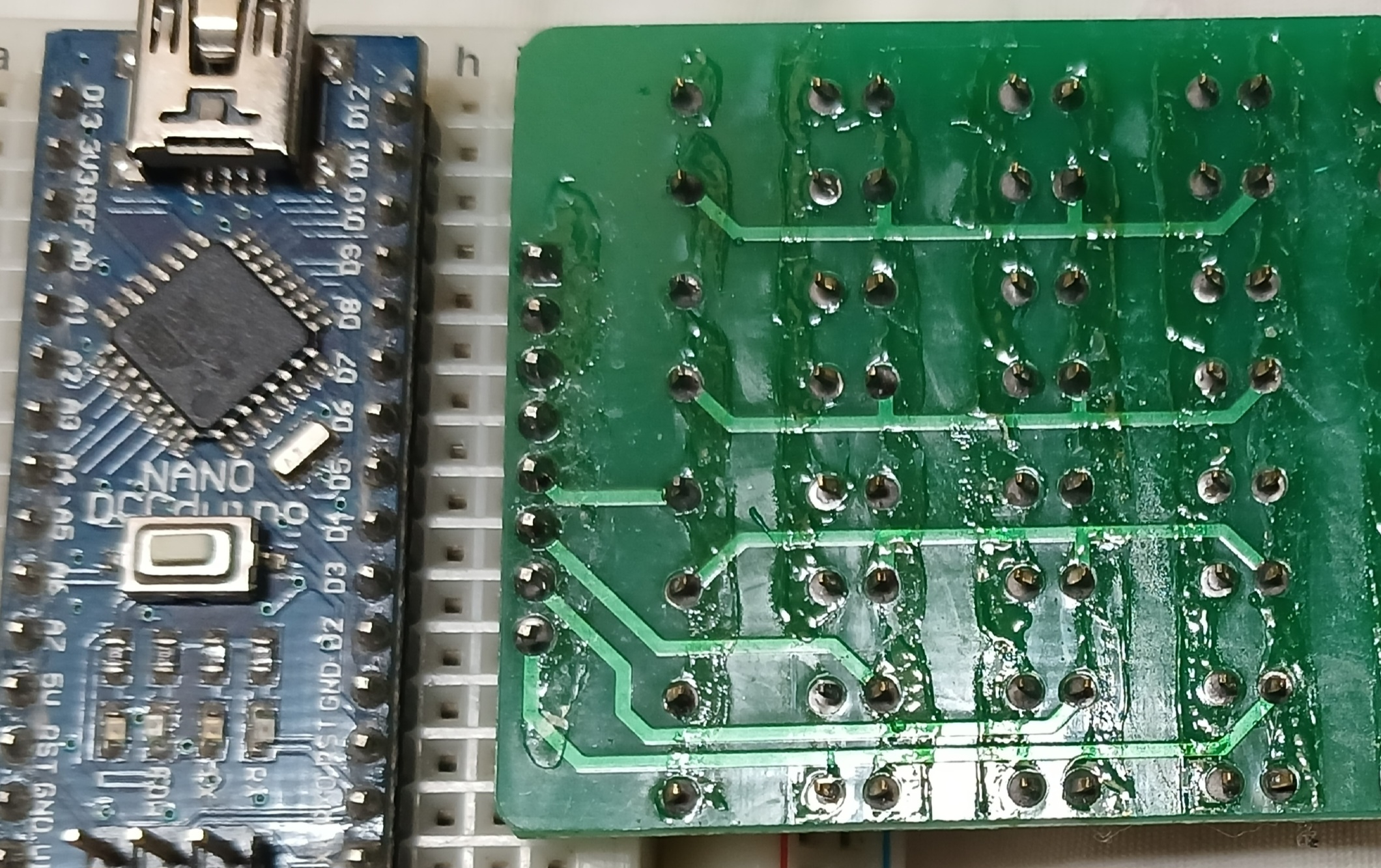

브레드보드 전원 두줄을 제치고 아두이노 보드 디지털 2~9번에 맞도록 끼웁니다.



github에서 keyPad master zip파일을 라이브러리에 추가합니다.

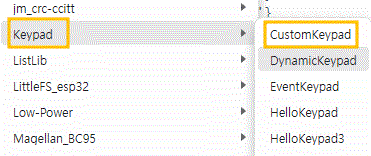

keypad 폴더 내에 CustomKeypad를  업로드 수정하고 업로드합니다.



다음과 같이 수정합니다

#include <Keypad.h>

const byte ROWS = 4; //four rows

const byte COLS = 4; //four columns

//define the cymbols on the buttons of the keypads

char Keys[COLS] [ROWS]= {

  {'C','7','4','1'},

  {'0','8','5','2'},

  {'=','9','6','3'},

  {'-','+','/','x'}

};

byte rowPins[ROWS] = {5, 4, 3, 2}; //connect to the row pinouts of the keypad

byte colPins[COLS] = {9, 8, 7, 6}; //connect to the column pinouts of the keypad

//initialize an instance of class NewKeypad

Keypad customKeypad = Keypad( makeKeymap(Keys), rowPins, colPins, ROWS, COLS);

int answer;

char op;

void setup(){

  Serial.begin(9600);

}



void loop(){

  char customKey = customKeypad.getKey();



  if (customKey){

    Serial.println(customKey);

  }

}

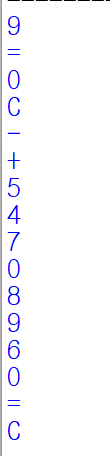

#python source
import serial

def SCOMM():
    Data=ser.readline()
    Data=Data.decode()
    Data=Data.rstrip()
    print(Data)

ser = serial.Serial('COM13')

while True:
    SCOMM()
