DHT11 온도 센서[3]

폰 디지탈 온도계입니다.

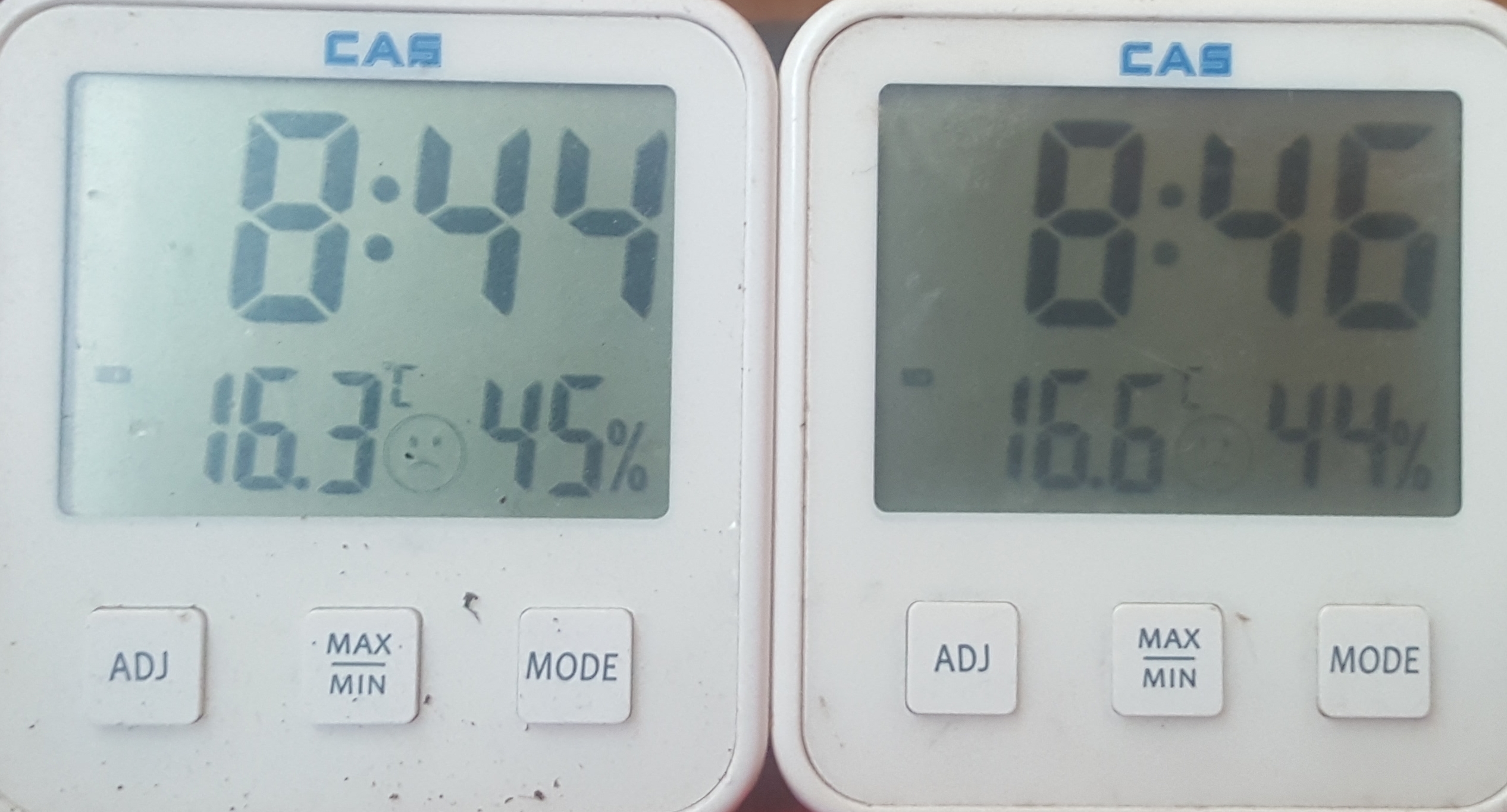

두대의 카스온도계와 비교 온도입니다.

17도를 나타냅니다. 약 0.5도 높게 나옵니다.



회로 구성



앞절에서 사용한 아두이노 우노에 부루투스 배선 연결도는 같습니다.



S 왼쪽 단자

S 왼쪽는 신호 단자입니다. 아두이노 D8에 연결합니다.

가운데 단자 Vcc(5V)

-오른쪽 GND 단자입니다.



아두이노 스케치입니다.

업로드 후 시리얼 모니터를 실행합니다.

부루투스를 통해 폰으로 전송됩니다.



#include <dht.h>
#include <SoftwareSerial.h>

#define SPin 8

dht DHT;
SoftwareSerial mySerial(2,3);

void setup(){
  mySerial.begin(115200);
  Serial.begin(9600);

}

void loop() {
  int Value = DHT.read11(SPin);
  if(Value==DHTLIB_OK){
    mySerial.write(DHT.temperature);
       Serial.println(DHT.temperature);
  }
  delay(2000);
}

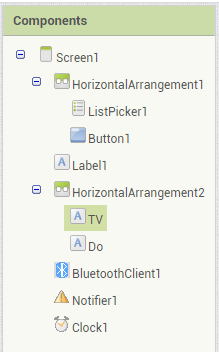

컴포넨트를 배치합니다.

Label1은 다음 컴포넨트 간격 조절용입니다.



블루투스 스케치는 앞 절과 동일합니다.



전역변수 수신, 검출 데이터 초기 값 설정입니다.

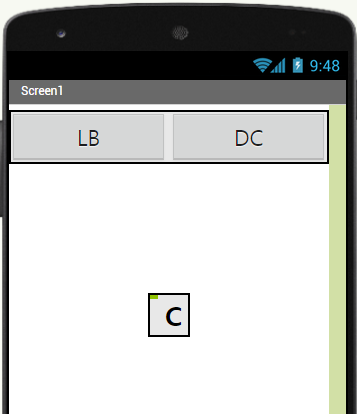

엡 실행 후 곧 바로 나타나는 초기값입니다.

부루투스를 연결하면 사라집니다.

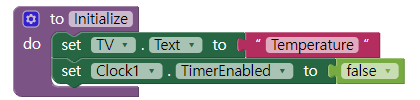

화면에서 초기값 실행 함수를 호출하여 실행합니다.

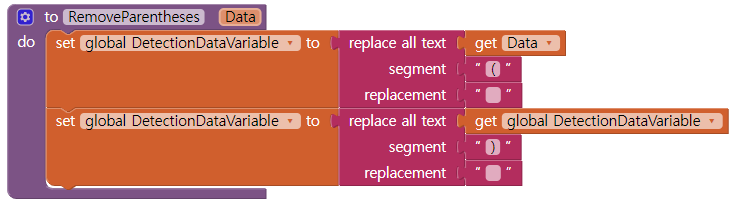

화면에서 기존에 있는 데이터를 세로운 값으로 대처합니다.

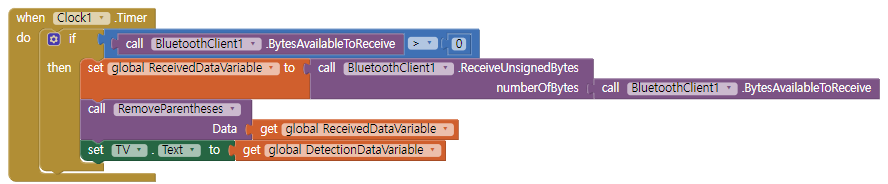

주기적으로 데이터를 교채하여 화면에 나타나게 합니다.
