초음파센서(SR_04)[4]

전기적인 파라메터







구동전압 : DC5v

구동 전류 :15mA

동작 주파수 :40HZ

최대 감지 거리: 400cm

최소 감지거리 : 2cm

측정 각도 : 15 도

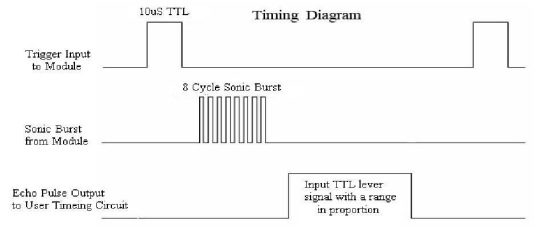

트리거 입력신호 :10uS TTL

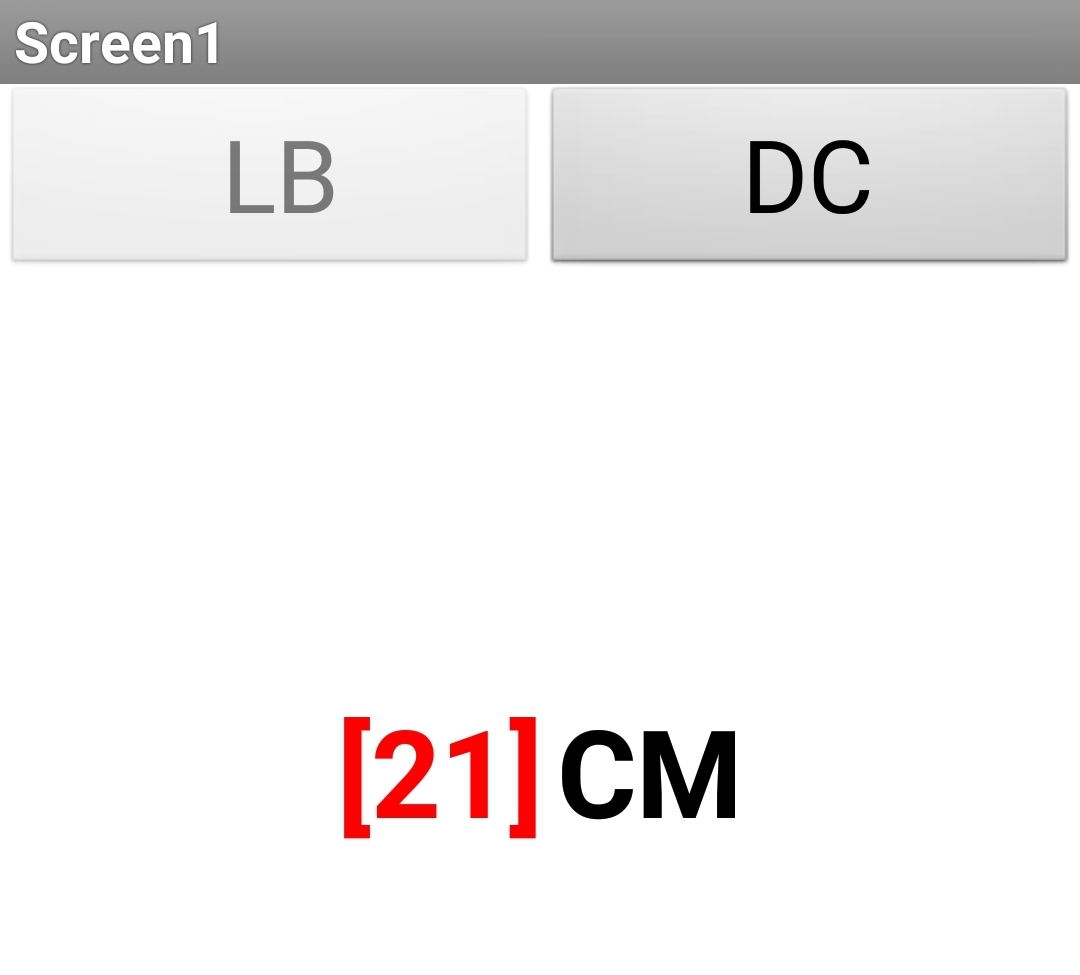

엡화면입니다.





아두이노 스케치 업로드 후 시리얼 포트에서 회로가 동작되는 확인합니다.

시리얼 모니터 화면입니다.

스케치





#include <SoftwareSerial.h>

#define TRIG 9
#define ECHO 8

long duration=0;
long distance=0;

SoftwareSerial mySerial(2,3);

void setup() {
  mySerial.begin(115200);
  Serial.begin(115200);
  pinMode(TRIG,OUTPUT);
  pinMode(ECHO,INPUT);
}

void loop() {
  digitalWrite(TRIG,LOW);
  delayMicroseconds(5);
  digitalWrite(TRIG,HIGH);
  delayMicroseconds(10);
  digitalWrite(TRIG,LOW);

  duration= pulseIn(ECHO, HIGH);
  // Convert the time into a distance
  distance = duration/58.0;
// inches = (duration/2) / 74;

  mySerial.write(byte(distance));
  Serial.println(byte(distance));
  delay(1000);
}

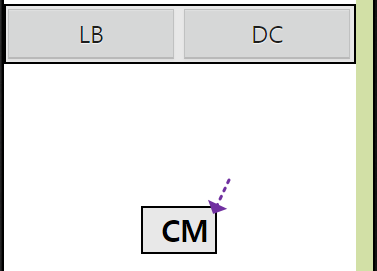

인벤터는 앞절 온도엡과 같습니다.



라벨 M만 추가하면됩니다.
